webrtc拉流花屏

srs4.0支持rtmp与webrtc之间的互相转化. 使用obs推流到srs上，然后通过其官方带的demo页面播放，效果还不错，但是播放一会视频就花屏了. 一开始我猜想应该是srs实现上的问题. 后面就放下了一段时间, 直到最近，测试某云服务的webrtc直播功能.

现在的各个云厂家直播服务基本都支持了webrtc sfu功能，且支持rtmp推流，webrtc观看, rtmp作为传统的直播推流方式，各种硬件编码器，导播工具都广泛支持，依然是主流的推流方式，rtmp协议简单，基于tcp, 在这种推流方式下， 使用webrtc观看，一般是对视频编码有一定要求，比如无B帧的H264编码，这样可以不再额外做视频转码，因为视频转码消耗太大.音频由于两种协议编码格式不兼容, 一般都是要进行转码，好在音频转码消耗远小于视频，一般云厂商都会内置. 这样的直播方式，使用webrtc观看虽然无法发挥出动态码率的作用，但是webrtc观看的超低延时， 仍然让很多直播产品都争相加入.

接着说我在某些云厂商的webrtc观看功能看到了什么，那就是和之前srs上看到的一样的问题. 场景还是obs推流，webrtc观看功能，然后看到了花屏. 云厂商们开发的SFU是如何实现的，我不得而知，但是不太可能都是基于srs实现的，毕竟srs这个功能也没有出来很久. 这就不得不让人好奇了，因为webrtc解码前是有完整帧判断的， 对h264来说，只要中间出现丢帧，之后属于同一GoP的帧都将会被丢弃, 这样是不会出现花屏的.

花屏分析

首先排除上行的问题，因为使用rtmp拉流方式同一时间的码流画面是正常的，只有webrtc拉流会偶尔出现花屏.

再从下行链路分析，先抓个包看看, 这里payload 125为h264的RTP流:

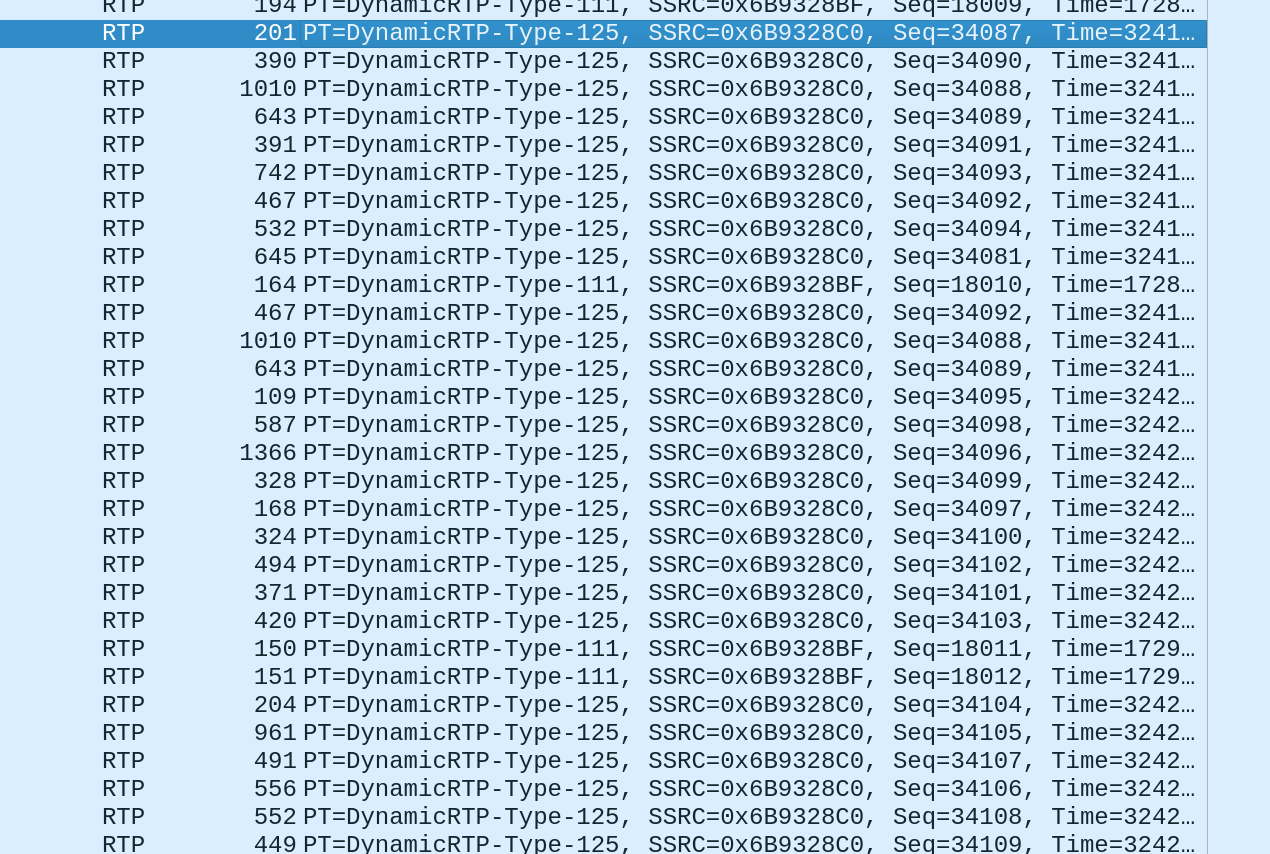

从抓包上看，丢包乱序现象比较严重，我一查线路，本地是联通网，部署srs的机器是电信网, 这个应该是丢包乱序的原因, 花屏也应该和丢包乱序有关.

我将本地网络也换成了电信网，再次测试抓包，基本没有任何丢包乱序，花屏也消失了，这也证实了上面的猜测.

乱序和丢包固然可能造成webrtc观看卡顿, 但是不应该会花屏，进一步分析需要更详细的信息. webrtc在chrome中是强制加密的，走DTLS协议, srs有个功能是关闭webrtc加密, 关闭加密可以在sdp中协商，但是只有chromium或者chrome canary版支持. 关闭加密后wireshark能分析出更多的信息，常用在调试中.

srs关闭加密功能在播放url参数中增加

1

dtls=false&encrypt=false

启动chrome打开详细日志:

1

--enable-logging=stderr --v=1 > log.txt 2>&1

再次复现花屏现象，查看日志，发现一些warning日志:

1
2
3
4
5
6

[113676:112964:0625/094129.237:WARNING:packet_buffer.cc(304)] Received H.264-IDR frame (SPS: 0, PPS: 0). Treating as key frame since WebRTC-SpsPpsIdrIsH264Keyframe is disabled

[113676:112964:0625/094131.213:WARNING:rtp_seq_num_only_ref_finder.cc(65)] Generic frame with packet range [59288, 59296] has no GoP, dropping frame.
[113676:112964:0625/094131.213:WARNING:rtp_seq_num_only_ref_finder.cc(65)] Generic frame with packet range [59280, 59287] has no GoP, dropping frame.
[113676:112964:0625/094131.213:WARNING:rtp_seq_num_only_ref_finder.cc(65)] Generic frame with packet range [59271, 59279] has no GoP, dropping frame.
[113676:112964:0625/094131.213:WARNING:rtp_seq_num_only_ref_finder.cc(65)] Generic frame with packet range [59262, 59270] has no GoP, dropping frame.

日志里有dropping frame, 确实存在丢帧现象, 还有个警告Treating as key frame since WebRTC-SpsPpsIdrIsH264Keyframe is disabled.

WebRTC-SpsPpsIdrIsH264Keyframe是chrome的一个field trial, 默认为false. 这个选项的意思是只有sps pps idr在一起，才会被当作关键帧. webrtc中关键帧判断会影响参考关系， 进而影响完整帧和丢帧逻辑. 一般来说chrome端webrtc的rtp封装h264都会在关键帧前插入sps pps.

再来看去除加密的抓包信息，可以分析出h264格式，需要在wireshark中Telephony的RTP选项中指定一下payload.

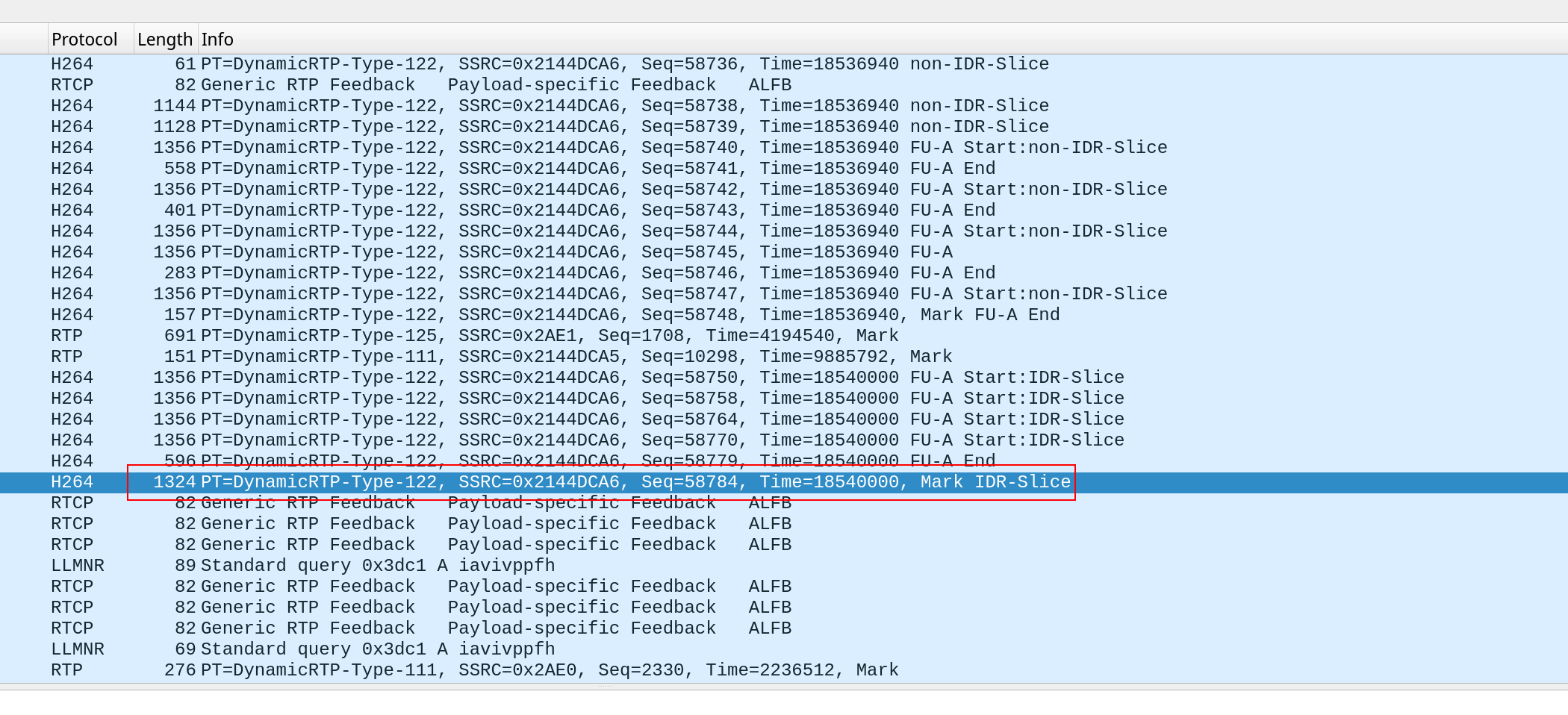

看到wireshark解密后的数据流，对应花屏日志，应该能看出端倪了. 抓包里红色部分应该是对应日志警告Treating...的内容. 可以看到sequence 58784这个包前面丢包很严重， 它的解析信息如下:

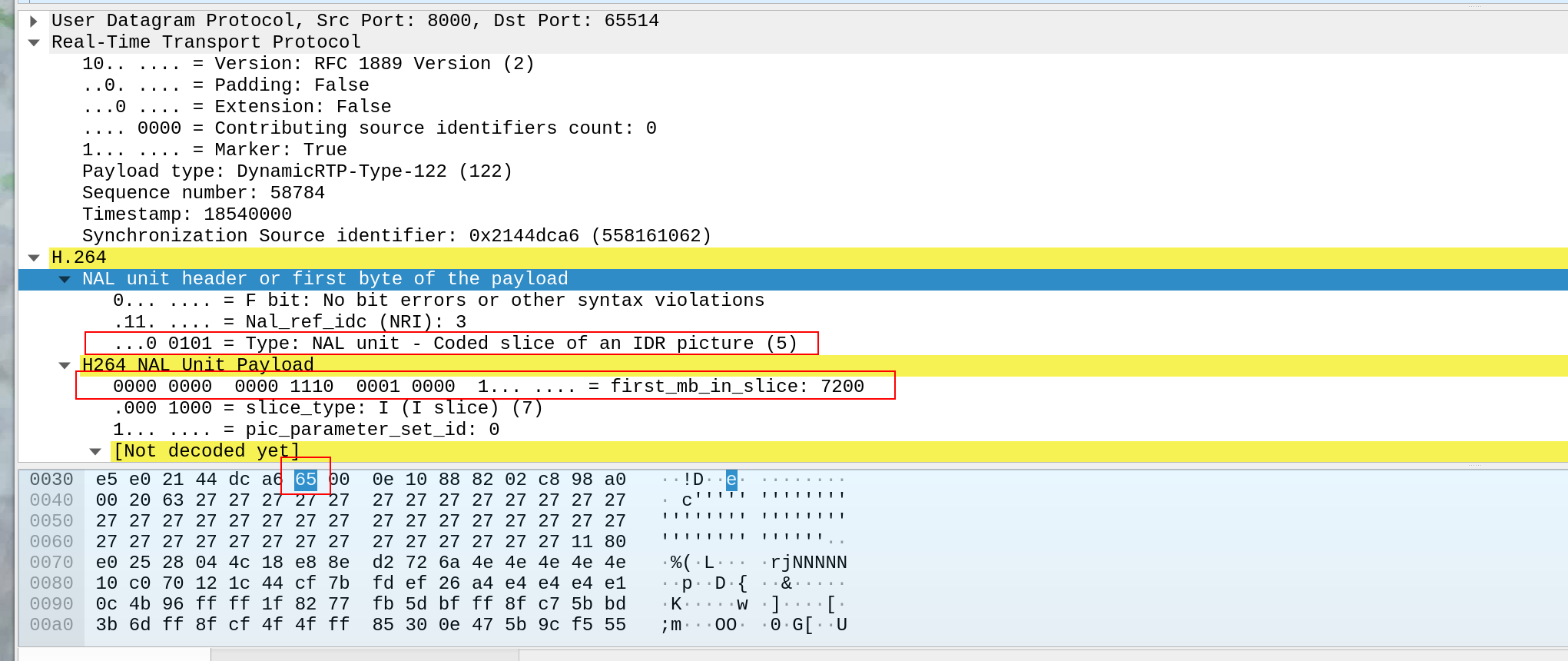

这个RTP包是个single nal的封装, nal type为5，并且有marker标记，h264封装中表示是完整一帧的结束包. 那么这是一个h264关键帧了? 这个结论不完全正确，仔细看它的前面， 这个包前面有很多IDR-Slice,但是都没有marker标记，原因是因为该h264码流是多slice编码的，一帧是由多个slice组成，所以sequence 58784虽然是single nal封装， 并且有marker标记，但它只是关键帧中的最后一个slice,它无法完整代表关键帧, 它的first_mb_in_slice字段也能表明这不是一帧的开始的slice.

分析到这里，大概的原因也就清晰了，这里chrome webrtc把这一个slice当成了keyframe,而实际它并不完整，因为前面有大量丢包，一旦chrome将它确定为关键帧，那么后续的完整P帧也将 会因为参考关系完整而被送入解码器，这一帧本身也会被送入解码，这样就会造成花屏了.

这恐怕也是chrome webrtc中WebRTC-SpsPpsIdrIsH264Keyframe选项出现的原因. 如果这个选项enable, 那么只有挨着sps pps的那个idr slice, 并且直到marker标记的RTP包， 才算做一个完整的keyframe,这样就不会影响解码前的完整帧和参考关系判断，也就不会出现花屏了.

规避

知道花屏的原因了，可以通过chrome增加上述参数验证:

1

Chrome --force-fieldtrials="WebRTC-SpsPpsIdrIsH264Keyframe/Enabled/"

加上这个参数启动后再次测试，果然不再出现花屏现象了, 但是乱序丢包依然还是会造成卡顿的.

当然chrome的参数并不由直播发起方控制，要想在直播源处避免这个问题，那么最好禁用多slice编码.

obs使用x264编码，可以通过设置threads=1参数禁止多slice. 这样推出去的h264码流每帧都是单slice的.
